重庆市渝北区水利局关于统景镇真理水厂中坪、远景、长堰村供水主管网改造工程初步设计的批复

- [ 索引号 ]
- 11500112009315762E/2024-00036
- [ 发文字号 ]
- 渝北水利许可〔2024〕14号
- [ 主题分类 ]
- 水利、水务
- [ 体裁分类 ]
- 其他公文
- [ 发布机构 ]
- 渝北区水利局
- [ 生成日期 ]
- 2024-04-30
- [ 发布日期 ]
- 2024-04-30

大中小

统景镇人民政府：

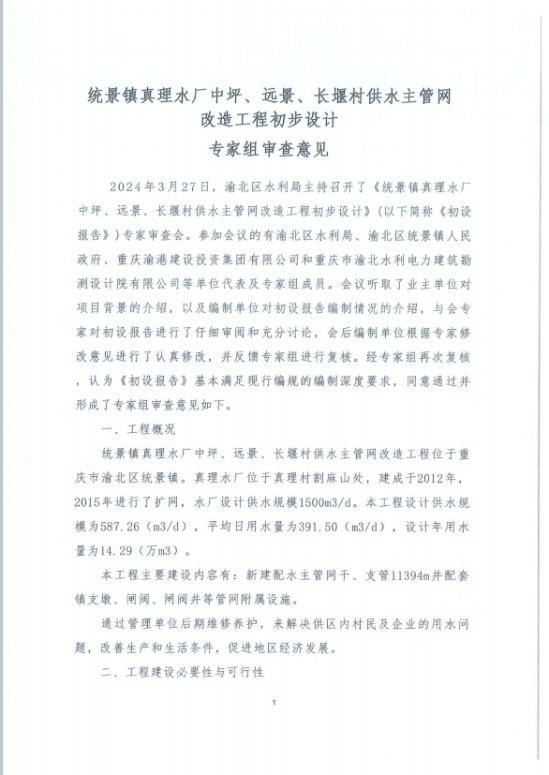

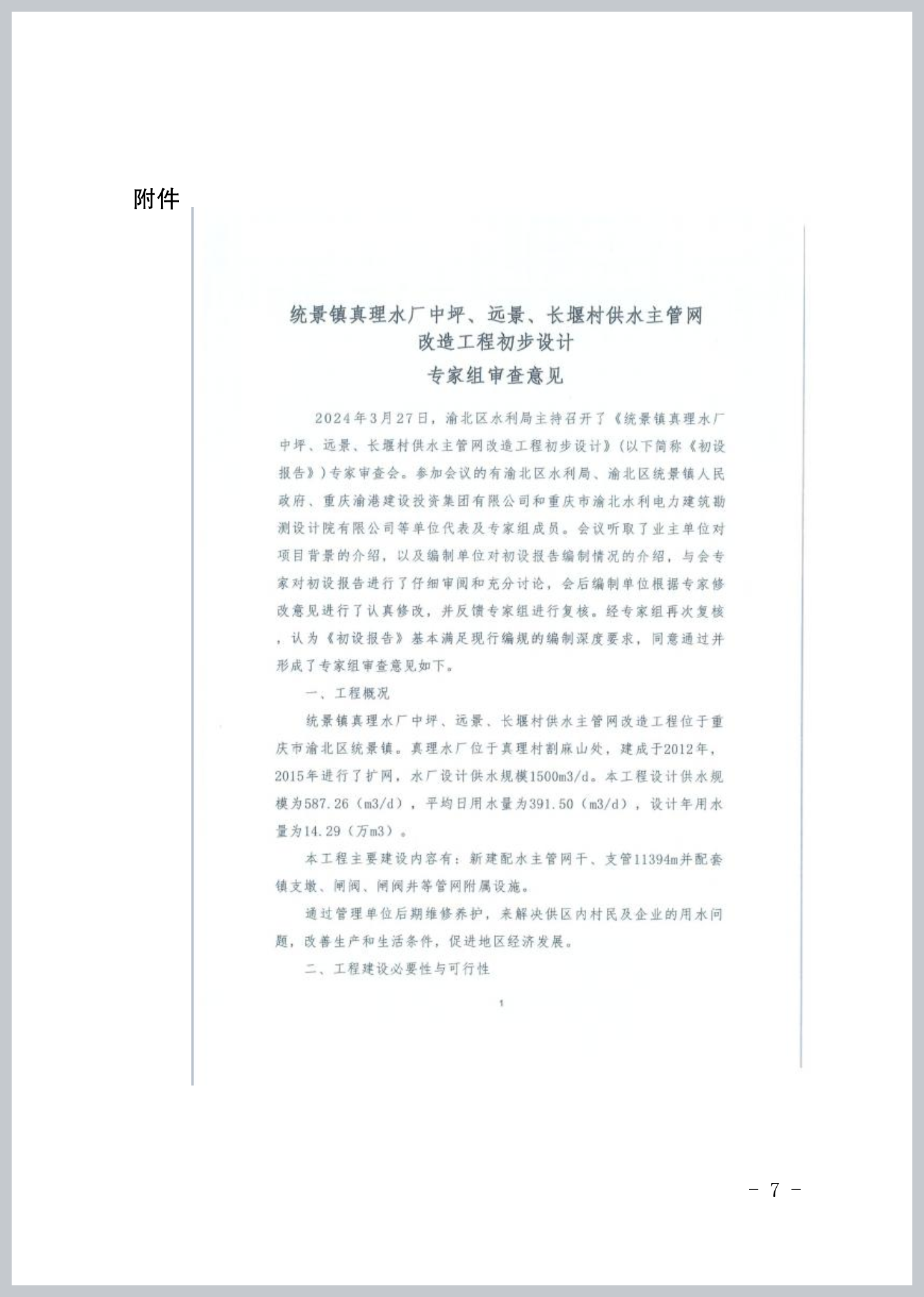

你镇《关于审批统景镇真理水厂中坪、远景、长堰村供水主管网改造工程初步设计的函》（统景府函〔2024〕60号）收悉。2024年3月27日，我局组织开展了《统景镇真理水厂中坪、远景、长堰村供水主管网改造工程初步》评审会，会上各位专家和代表进行了深入的讨论并提出了修改意见。设计单位对初步

设计进行了修改完善并提交了初步设计报批稿。根据重庆市渝北区发展和改革委员会立项文件（渝北发改投〔2024〕182号）（项目代码：2310-500112-04-01-400380），统景镇真理水厂中坪、远景、长堰村供水主管网改造工程初步设计专家组审查意见，批复如下：

一、工程概况

统景镇真理水厂中坪、远景、长堰村供水主管网改造工程位于重庆市渝北区统景镇，距离渝北区城区约30km。工程所在区域交通便利，有统明路、乡道直通施工区域。

本工程将直接利用真理水厂已成加压泵站的成品水并新建配水主管网，其余管网利用现有管道，通过管理单位后期维修养护，解决统景镇中坪、远景、长堰村的村民共计3338人以及各村的5家生产服务企业的用水需求，促进当地经济生活的可持续发展。工程设计基准年为2022年，设计水平年为2030年。真理水厂供水量为587.26m3/d。

依据《村镇供水工程技术规范》（SL310-2019）及《重庆市乡镇供水工程计算规范》（DB50/T30-2000）等相关规范的有关规定，本工程供水设计保证率为P=95%。

二、工程布置

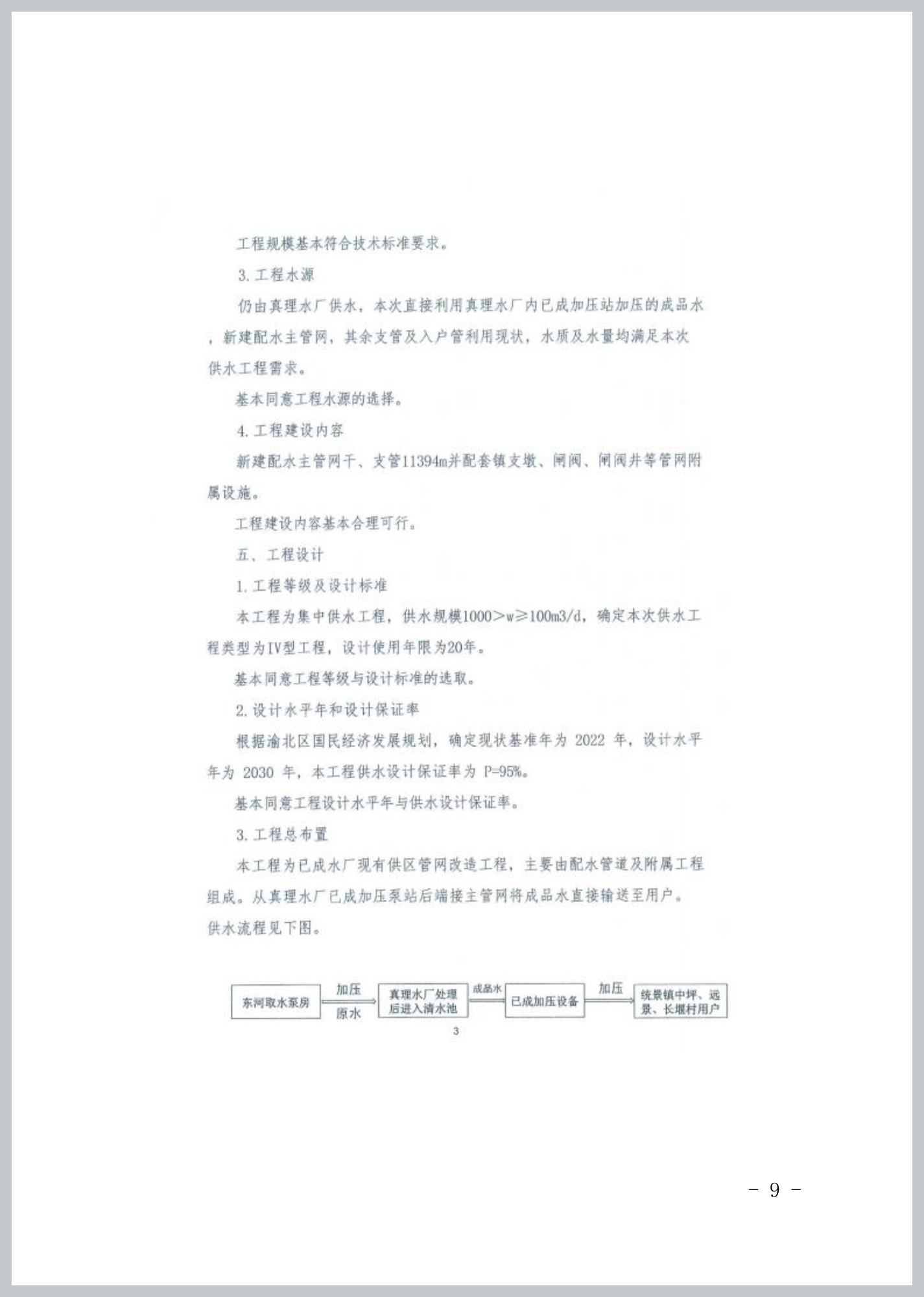

本工程为已成水厂现有供区管网改造工程，主要由配水管道及附属工程组成。从真理水厂已成加压泵站后端接主管网将成品水直接输送至用户。供水流程见下图。

三、主要建设内容

本工程主要建设内容有新建配水主管网干、支管11394m并配套镇支墩、闸阀及闸阀井等管道附属设施。具体包括：

（1）本次配水主管采用DN150衬塑复合钢管（1.6MPa）4496m、DN100衬塑复合钢管（1.6MPa）3988m。配套配水支管DN65衬塑复合钢管（1.6MPa）2910m。

（2）为保证管道输水安全、方便维修及运行管理的需要，管道每隔一定距离设置检修阀井、排气阀井、泄水阀井、减压阀井以及镇墩和支墩等附属设施。

四、主要建筑物设计

（1）工程水源

本工程为已成水厂现有供区管网改造工程，故仍由真理水厂供水，本次直接利用真理水厂内已成加压站加压的成品水，新建配水主管网，其余支管及入户管利用现状，水质及水量均满足本次供水工程需求。

（2）工程地质

项目区位于四川盆地东部边缘，区域地形以狭长条带状低山与宽缓谷地相间分布为主要特征（俗称“平行岭谷”区），山脉分布与构造线方向一致，背斜成山，向斜成谷，背斜核部地层因溶蚀作用而成为槽谷，两翼砂岩因其强度较高抗风化剥蚀能力强而成为挺拔山脊，在地貌上往往形成“一山两岭一槽”的独特景观，山顶一般高程500～800m；谷地地形呈串珠状园顶浅丘，一般高程在200～400m之间。

工程位于太洪场向斜西翼，地层产状N40°～50°E/SE∠30°～42°，砂岩中主要见65°∠70～75°和135°∠45°两组构造裂隙，裂隙不发育，泥岩中主要发育浅表层风化裂隙，规模小，性状好，发育深度浅。

场地所处地段未发现滑坡、断层破碎带、地下硐室、危岩、滚石等不良地质现象，场区自然环境稳定，场地处于稳定状态，适宜本工程的建设。

（3）配水管网设计

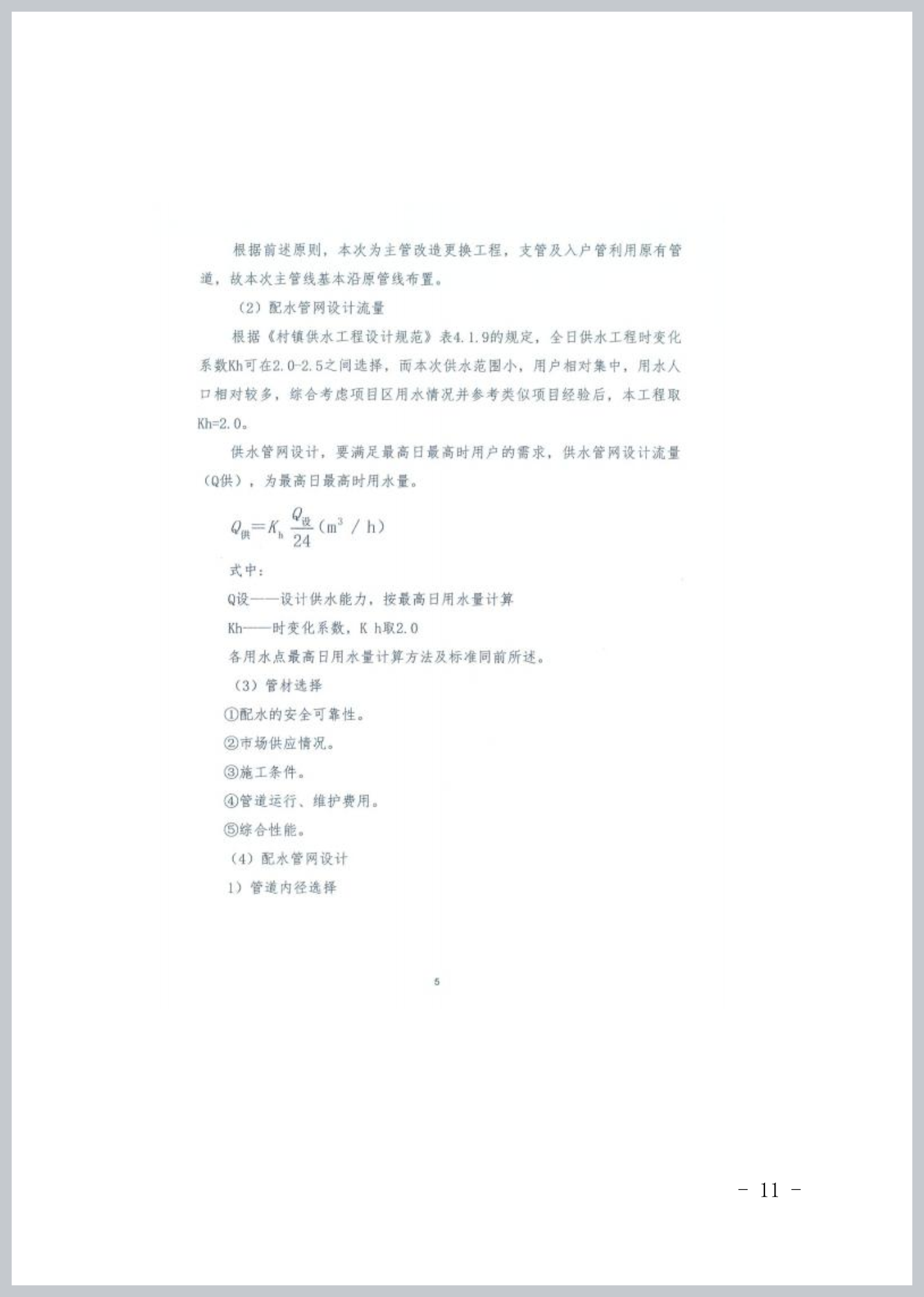

根据《村镇供水工程设计规范》表4.1.9的规定，全日供水工程时变化系数Kh可在2.0-2.5之间选择，而本次供水范围小，用户相对集中，用水人口相对较多，综合考虑项目区用水情况并参考类似项目经验后，本工程取Kh=2.0。

综合比较各种管材的性能特点，结合各供水区的供水规模、压力等级和实际的地形、地质条件，并结合业主、管理单位要求及渝北区前述工程经验，最终选定本工程配水管道采用衬塑复合钢管。

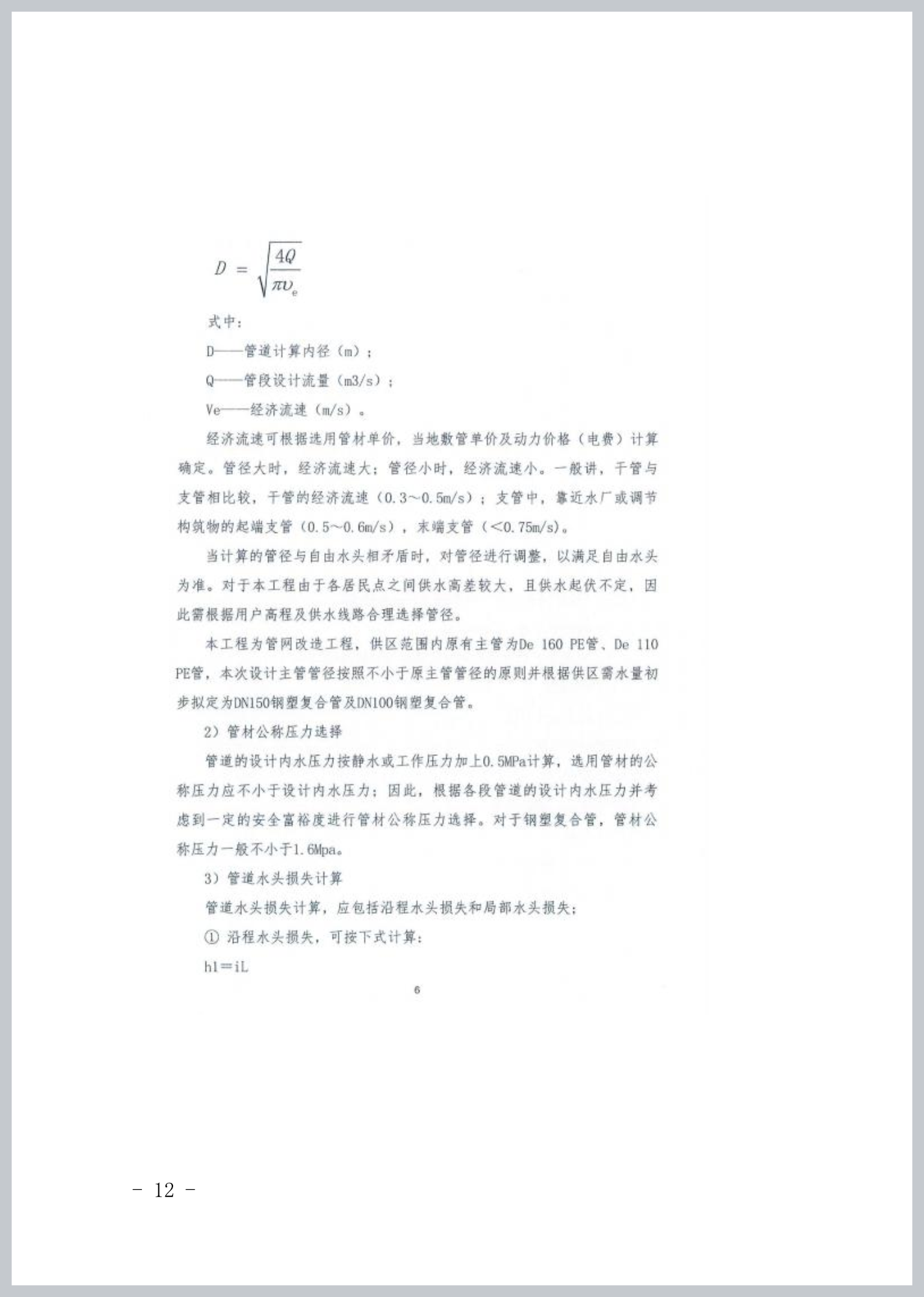

本工程为管网改造工程，供区范围内原有主管为De 160 PE管、De 110 PE管，本次设计主管管径按照不小于原主管管径的原则并根据供区需水量初步拟定为DN150衬塑复合钢管及DN100衬塑复合钢管。

管道的设计内水压力按静水或工作压力加上0.5MPa计算，选用管材的公称压力应不小于设计内水压力；因此，根据各段管道的设计内水压力并考虑到一定的安全富裕度进行管材公称压力选择。对于衬塑复合钢管，管材公称压力一般不小于1.6Mpa。

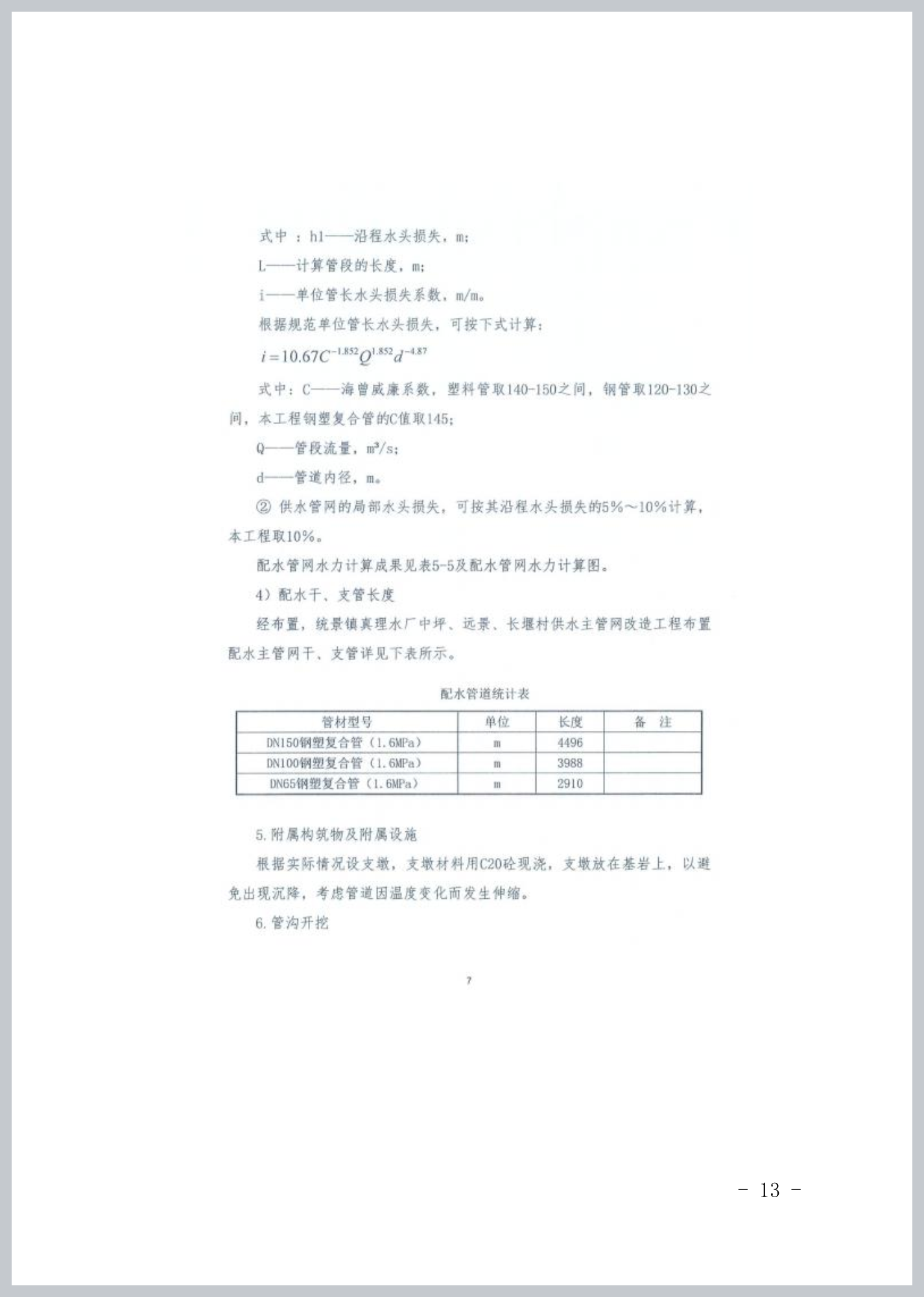

本次配水主管采用DN150衬塑复合钢管（1.6MPa）4496m、DN100衬塑复合钢管（1.6MPa）3988m。配套配水支管DN65衬塑复合钢管（1.6MPa）2910m。为保证管道输水安全、方便维修及运行管理的需要，管道每隔一定距离设置检修阀井、排气阀井、泄水阀井、减压阀井以及镇墩和支墩等附属设施。

五、工程占地

本项目占地共计0.8亩，其中永久占地0.8亩，主要为闸阀井、镇支墩等占地。临时占地主要是管沟开挖，由于本工程为民生项目，资金有限，故不计算临时占地费用。

六、工程管理

本工程实行项目法人责任制。本建设项目业主为重庆市渝北区统景镇人民政府，工程建好后由重庆渝港建设投资集团有限公司进行管理，工程项目维护运行管理费由企业营业收入支付。

七、工程投资

统景镇真理水厂中坪、远景、长堰村供水主管网改造工程概算总投资为229.49万元。其中工程费用196.23万元（建筑工程为35.51万元，金属结构设备及安装工程为158.33万元，施工临时工程为2.39万元），工程建设其它费用22.52万元（建设补偿和移民征地费为2.00万元，独立费用为18.52万元，水土保持费为1.00万元，环境保护费为1.00万元），预备费10.74万元。
