重庆市渝北区水利局关于渝北花石公园景观项目（河道整治、水坝及水岸部分）二期工程初步设计报告的批复

- [ 索引号 ]
- 11500112009315762E/2022-00184
- [ 发文字号 ]
- 渝北水利许可〔2022〕48号
- [ 主题分类 ]
- 水利、水务
- [ 体裁分类 ]
- 行政许可
- [ 发布机构 ]
- 渝北区水利局
- [ 生成日期 ]
- 2022-09-21
- [ 发布日期 ]
- 2022-09-26

大中小

空港新城公司：

你单位报送的《渝北花石公园景观项目（河道整治、水坝及水岸部分）二期工程初步设计报告》（以下简称《报告》）收悉。《报告》编制单位（广东珠荣工程设计有限公司）按专家评审意见进行了修改，根据《行政许可法》第三十八条、《水行政许可实施办法》第三十二条第一项规定和专家评审意见，现批复如下。

一、工程位置及任务

渝北花石公园景观项目二期工程（河道整治、水坝及水岸部分）为任家湾景观水体枢纽及库区护岸工程。本工程位于渝北区仙桃街道，所在河流为后河二级支流花石沟。水体开发任务为：以岸坡治理为主，兼有城市景观、观光旅游，提高居民生活质量，促进地区社会经济发展。

二、工程规模和建设内容

花石公园景观项目二期工程任家湾景观水体由防渗墙、溢洪道、放空管和库区护岸工程组成。

水体规模

死水位考虑坝前20年泥沙淤积高程和工程布置要求，水体死水位为266.25m，相应库容0.45万m³；正常蓄水位采用267.7m，相应库容2.18万m³，调节库容1.73万m³；设计洪水位268.96m，相应库容3.988万m³；校核洪水位269.30m，总库容4.633万m³。

（二）护岸规模

库区护岸工程起于上游花石沟水体护坦末端，止于任家湾水体防渗墙，岸线总长1650.88m，其中：左岸长832.18m，右岸长818.70m。护岸顶高程为270.40m～273.40m。

三、工程布置及建筑物

（一）工程等级和洪水标准

任家湾景观水体大坝为土石坝，总库容4.633万m³，为山（1）型山坪塘工程，大坝及库区护岸建筑物级别为5级。设计洪水标准为20年一遇，校核洪水标准为100年一遇，消能防冲建筑物设计洪水标准为10年一遇。

（二）工程选址选线

基本同意选择上坝线为推荐坝线。

（三）建筑物选型

基本同意采用C30钢筋混凝土防渗墙防渗+溢洪道自由溢流的结构型式；基本同意采用阶梯+底流联合消能型式；结合库岸地形地质条件，基本同意选择重力式挡墙+斜坡、扶壁式挡墙+斜坡、干砌块石镇脚+扶壁式挡墙和干砌块石镇脚+斜坡四种护岸型式。

（四）工程总布置

花石公园景观项目工程由防渗墙、溢洪道、放空管和库区护岸工程组成。

利用已成堆积体，沿坝轴线设1.0m厚C30W4F50钢筋砼防渗墙形成挡水体，防渗墙总长155.0m，顶高程269.30m，底部伸入至弱风化基岩，最低高程230.80m。坝顶根据公园要求回填至高程270.40m～276.00m。

溢洪道全长237.15m，由溢流堰段、泄槽段、消能段和尾水渠组成。溢流堰段长3.0m，采用正槽开敞式宽顶堰型式，净宽25.0m，堰顶高程267.70m；泄槽段长94.40m，净宽25.0m～10.0m；消能段总长123.33m，净宽10.0m，分为阶梯消能段和消力池段，末端消力池长25.0m，底板高程222.0m，深1.5m；尾水渠段长16.42m，净宽10.0m。

大坝左岸K0+072.03位置设一根PE100级0.4MPaDN350管放水，全长74.71m，水体死水位为266.25m，放空管中心高程为265.83m，穿越防渗墙及溢洪道边墙后，水流进入溢洪道。放水管进口处设闸阀，闸阀井采用C25钢筋砼结构。

库区护岸工程起于上游花石沟水体护坦末端，止于任家湾水体防渗墙，岸线总长1650.88m，其中：左岸长832.18m，右岸长818.70m。护岸型式由重力式挡墙+斜坡、扶壁式挡墙+斜坡、干砌块石镇脚+扶壁挡墙护岸和干砌块石镇脚+斜坡四种型式组成，其中重力式挡墙+斜坡段长1322.13m，扶壁式挡墙+斜坡段长101.37m，干砌块石镇脚+扶壁式挡墙段长109.93m，干砌块石镇脚+斜坡段长117.45m。挡墙顶高程为272.39m～268.00m，护岸顶高程为270.40m～273.40m，斜坡坡比不陡于1:2.0。

（五）主要建筑物

1．防渗墙

采用1.0m厚C30W8F50钢筋砼防渗墙，防渗墙顶部高程为269.30m，底高程嵌入弱风化基岩，最低高程230.80m，防渗墙最大高度38.50m。溢洪道附近桩号K0+058.00～K0+113.00段265.30m高程以上防渗墙采用现浇C30W4F50钢筋砼结构。

在防渗墙位置进行注浆加固，注浆加固范围为防渗墙上游3.0m、下游8.0m。注浆至基岩面。

2．溢洪道

溢洪道全长237.15m，由控制段、泄槽段、消能段和尾水渠组成。

控制段长3.0m，底板高程267.70m，底宽25.0m。边墙采用C30F50钢筋砼悬臂式挡墙结构。

泄槽段长94.40m，底坡1:4、1:300和1:2.5，净宽25.0～10.0m，采用C30F50钢筋砼悬臂式挡墙或C30F50钢筋砼U形槽结构。

消能段长123.33m，其中阶梯消能段长97.5m，消力池段长25.83m。消力池长25.0m，池深1.5m，净宽10.0m，底板高程222.00m，采用C30F50钢筋砼U形槽整体结构。

尾水渠段长16.42m，净宽10.0m，底板高程223.30m，采用C20砼重力式边墙，底板采用大块石换填至基岩。

3．放水设施

在大坝左岸K0+072.03位置设一PE100级0.4MPaDN350管放水，长74.71m，中心高程为265.83m，于溢洪道桩号Y0+070.38穿出。放水管进口设闸阀井，闸阀井控制底高程265.25m，采用C25钢筋砼结构。

4．护岸工程

扶壁式挡墙+斜坡：扶壁式挡墙采用C30钢筋砼结构，高3.5m～7.89m。墙背设0.5m厚碎石反滤体。斜坡坡比不陡于1:2.0，表层设0.8m厚种植土并铺设草皮护坡。

重力式挡墙+斜坡：重力式挡墙采用C25砼结构，高3.5m，顶宽1.5m，临水侧直立，背水侧坡比1:0.40。斜坡坡比不陡于1:2.0，表层设0.8m厚种植土并铺设草皮护坡。

干砌块石镇脚+斜坡：镇脚采干砌大块石结构，顶宽1.6m，高2.7m，河底高程以下1.5m，河底以上临水侧坡比1:1.0，背水侧及河底高程以下均为直立。镇脚顶部设斜坡，坡比不陡于1:2.0，表层设0.8m种植土，并铺设草坡护坡。

干砌块石镇脚+扶壁挡墙护岸：镇脚采干砌大块石结构，顶宽1.6m，高2.7m，河底高程以下1.5m，河底以上临水侧坡比1:1.0，背水侧及河底高程以下均为直立。镇脚顶部设斜坡至扶壁式挡墙，扶壁式挡墙采用C30钢筋砼结构，高4m～4.5m，墙背设0.5m厚碎石反滤体。

四、机电、金属结构和消防

本工程无机电及金属结构，未增设管理房，无消防设计。

五、工期

施工总工期为10个月。

六、工程投资

工程静态总投资7440.06万元，最终投资以概算批复为准。

七、其他

（一）项目法人应严格按照批复的方案和内容建设；

（二）项目法人应妥善处理第三方合法权益，工程应按照有关法律法规的规定办理水保、洪评、环评等手续，并取得相关部门出具的不涉及基本农田、生态保护红线等重大限制因素的手续或以上因素已解决的证明材料方能实施；

（三）项目法人应严格执行工程变更相关管理规定。涉及项目工程等别、建筑物等级、防洪标准、工程总体布局、工程布置及主要建筑物重大调整的重大设计变更应重新报我局审批，一般设计变更由业主组织审查认可后报我局备案；

（四）项目法人应严格执行工程“四制”管理的有关规定，建立健全工程质量、安全管理体系，确保工程建设质量、安全，同时抓紧作好开工前的各项准备工作，认真编制、审定工程施工组织方案，确保工程如期建成；

（五）本行政许可决定有效期为三年，自签发之日起计算。期满后，若该工程未开工建设，本许可决定自行失效，若要继续建设，应重新履行行政许可手续。

附件：

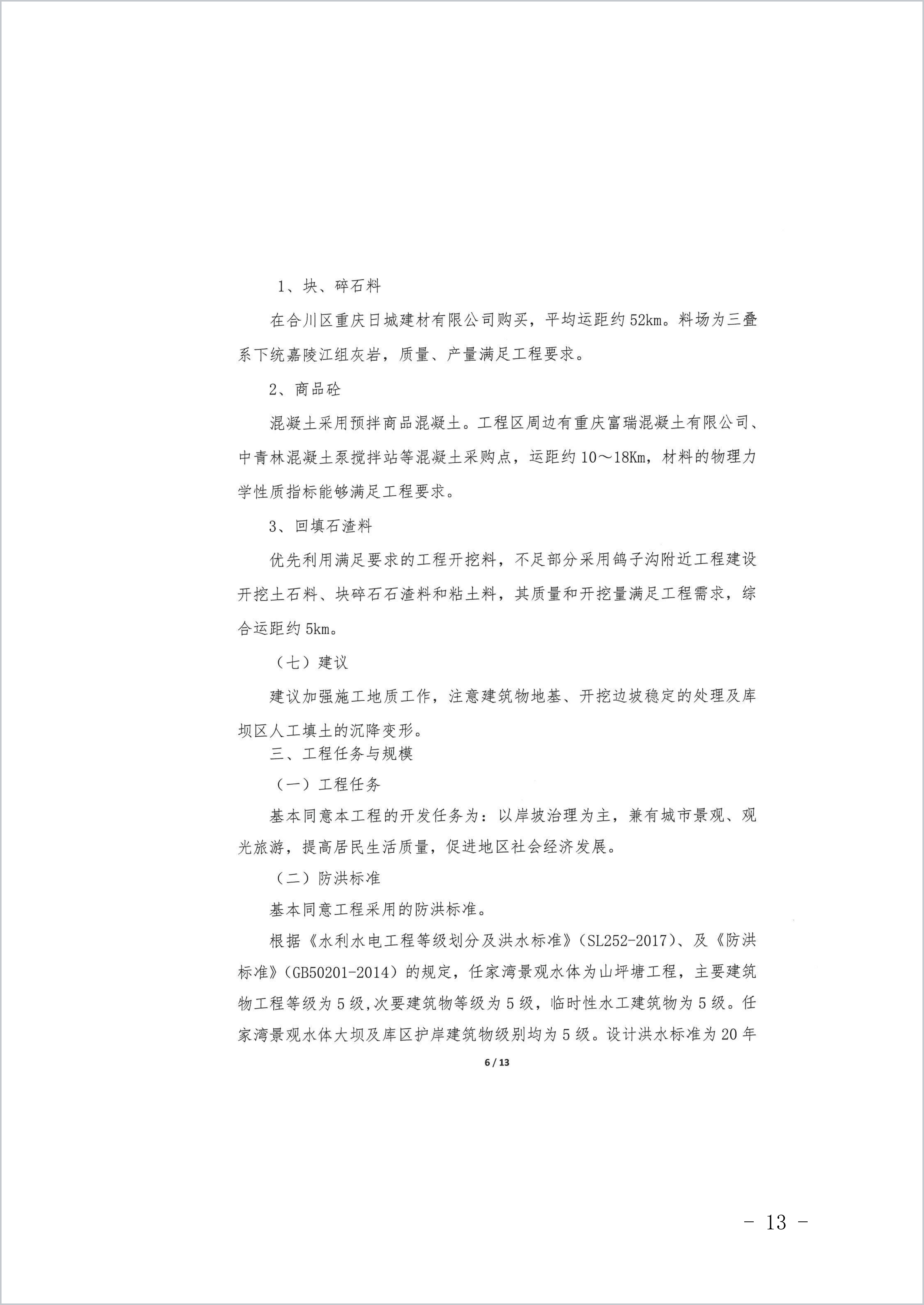

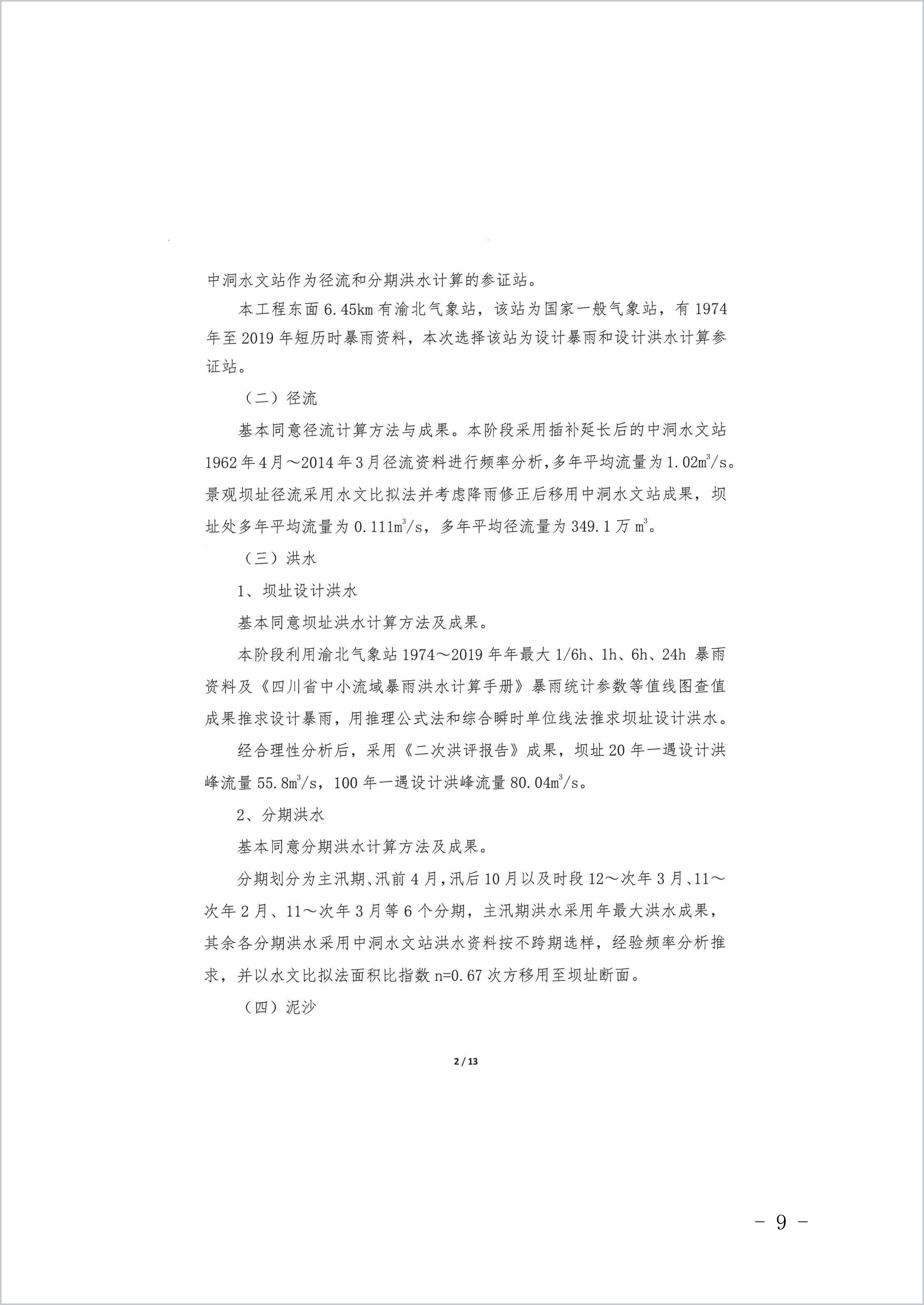

1.渝北区花石公园景观项目二期工程（河道整治、水坝及水岸部分）专家评审意见

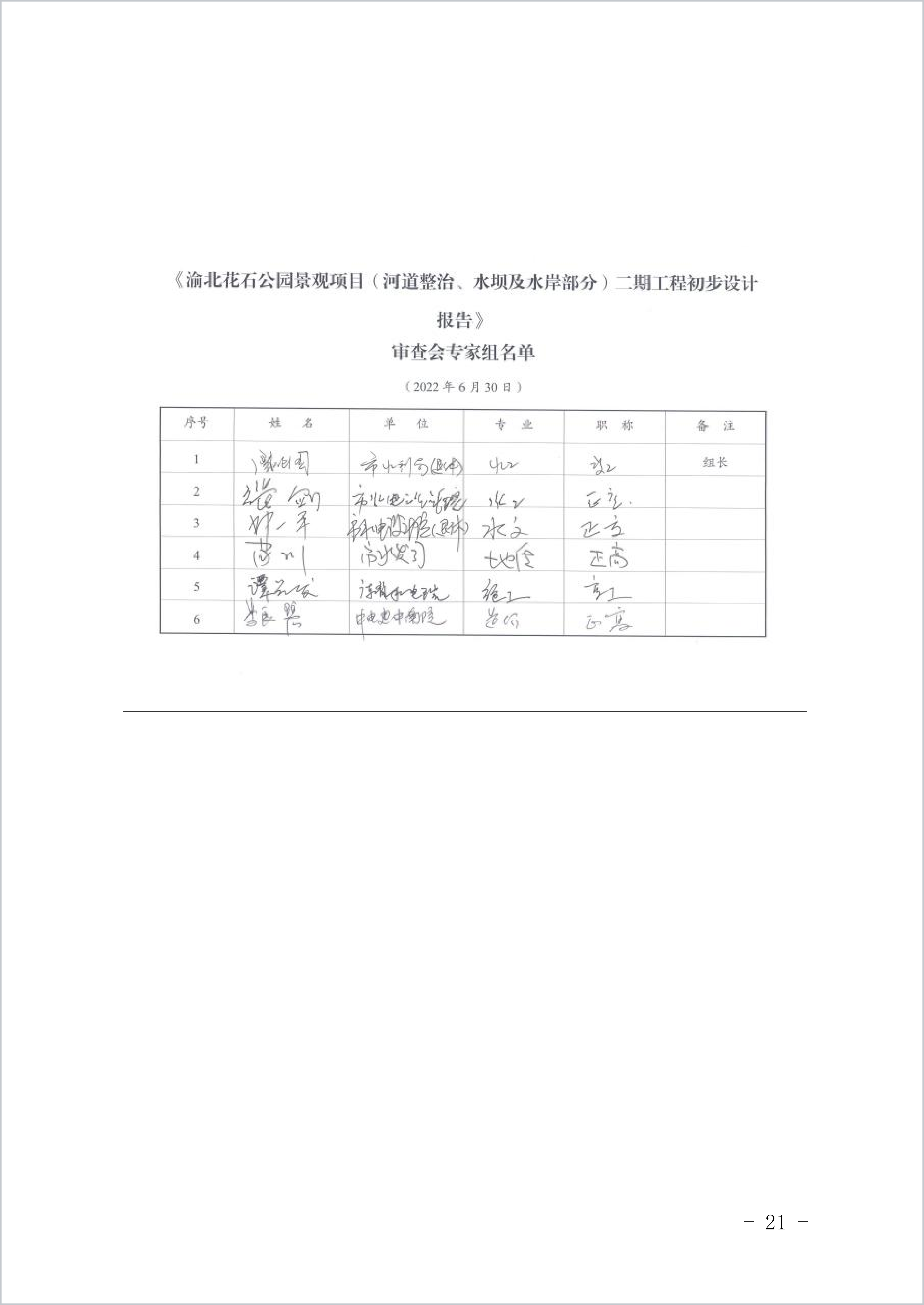

2《渝北花石公园景观项目（河道整治、水坝及水岸部分）二期工程初步设计报告》审查会专家组名单

重庆市渝北区水利局

2022年９月21日
