空港新城公司：

你单位报送的《渝北花石公园景观项目（河道整治、水坝及水岸部分）一期工程初步设计报告》（以下简称《报告》）收悉。《报告》编制单位（广东珠荣工程设计有限公司）按专家评审意见进行了修改，根据《行政许可法》第三十八条、《水行政许可实施办法》第三十二条第一项规定和专家评审意见，现批复如下。

一、工程位置及任务

花石沟景观水体位于渝北区仙桃街道辖区内的花石沟上，花石沟为后河二级支流，发源于渝北区大风垭，流经渝北区空港佳园公租房、花石沟景观水体，于干拱桥附近处汇入猪肠溪。坝址以上集雨面积4.95km2。工程的开发任务为：城市景观、观光旅游、岸坡治理，促进地区社会经济，提高居民生活质量。

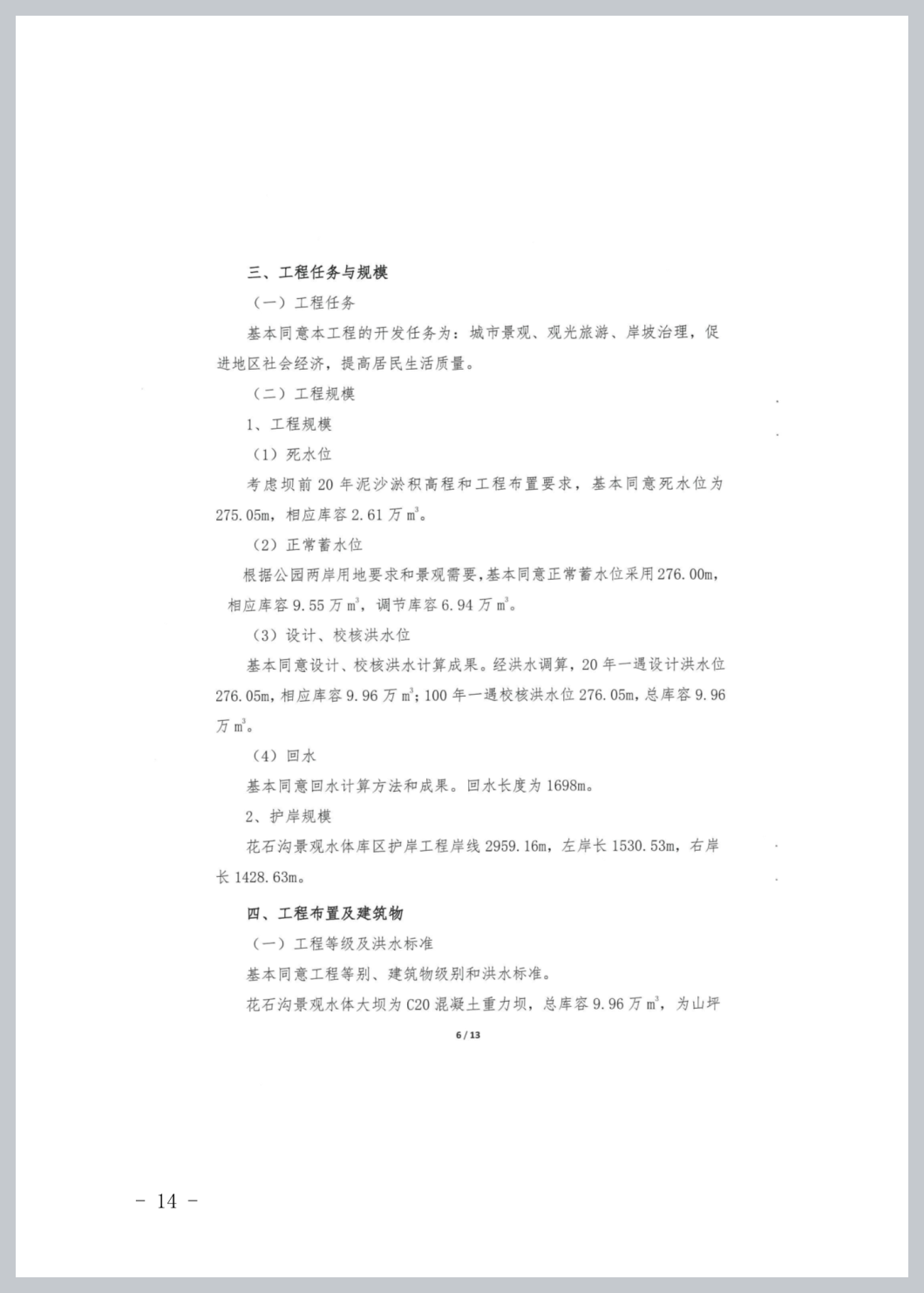

二、工程主要指标

本工程正常蓄水位276.00m，相应库容9.55万m³，调节库容6.94万m³。死水位为275.05m，相应库容2.61万m³。20年一遇设计洪水位276.05m，相应库容9.96万m³；100年一遇校核洪水位276.05m，总库容9.96万m³。

三、工程布置及建筑物

（一）工程等级和标准

花石沟景观水体大坝为C20混凝土重力坝，总库容9.96万m3，为山坪塘工程，大坝及库区护岸建筑物级别为5级。设计洪水标准为20年一遇，校核洪水标准为100年一遇。

工程区地震基本烈度为Ⅵ度，建筑物抗震设计烈度为Ⅵ度。

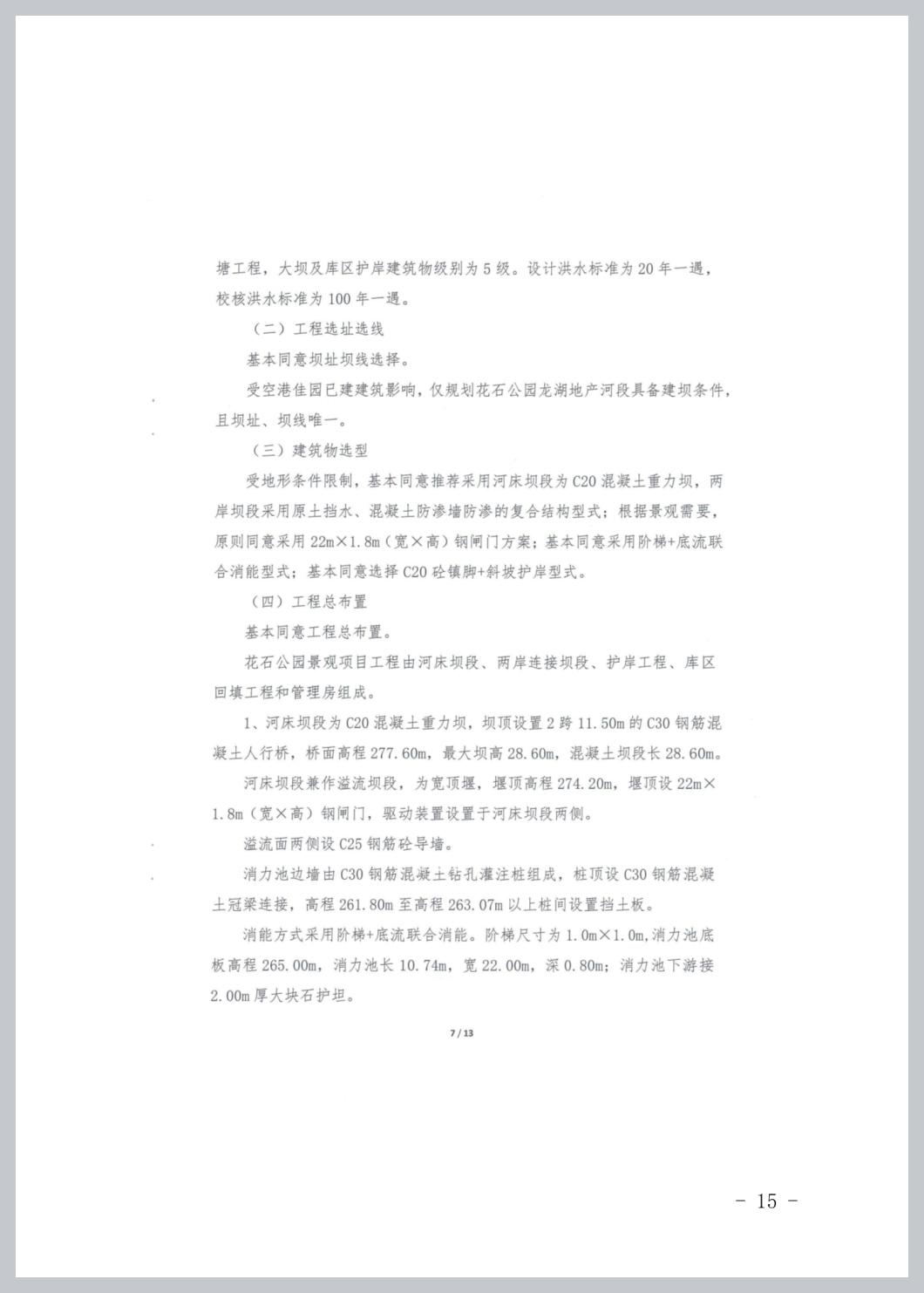

（二）工程总布置

花石公园景观水体工程由河床坝段、两岸连接坝段、护岸工程、库区回填工程和管理房组成。

1．河床坝段为C20混凝土重力坝，坝顶设置2跨11.50m的C30钢筋混凝土人行桥，桥面高程277.60m，最大坝高28.60m，混凝土坝段长28.60m。河床坝段兼作溢流坝段，为宽顶堰，堰顶高程274.20m，堰顶设22m×1.8m（宽×高）钢闸门，驱动装置设置于河床坝段两侧。溢流面两侧设C25钢筋砼导墙。消力池边墙由C30钢筋混凝土钻孔灌注桩组成，桩顶设C30钢筋混凝土冠梁连接，高程261.80m至高程263.07m以上桩间设置挡土板。消能方式采用阶梯+底流联合消能。阶梯尺寸为1.0m×1.0m，消力池底板高程265.00m，消力池长10.74m，宽22.00m，深0.80m；消力池下游接2.00m厚大块石护坦。

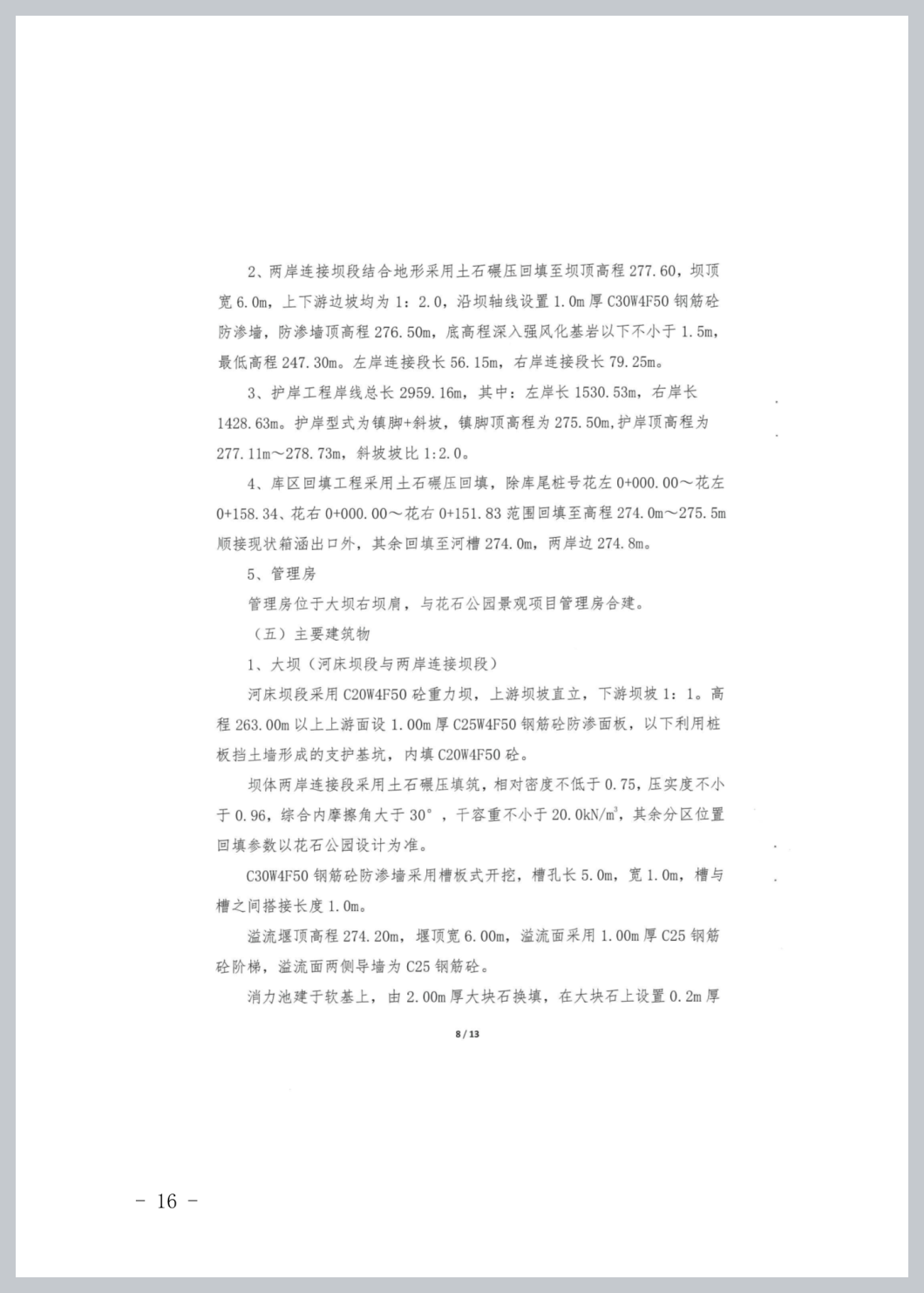

2．两岸连接坝段结合地形采用土石碾压回填至坝顶高程277.60，坝顶宽6.0m，上下游边坡均为1：2.0，沿坝轴线设置1.0m厚C30W4F50钢筋砼防渗墙，防渗墙顶高程276.50m，底高程深入强风化基岩以下不小于1.5m，最低高程247.30m。左岸连接段长56.15m，右岸连接段长79.25m。

3．护岸工程岸线总长2959.16m，其中：左岸长1530.53m，右岸长1428.63m。护岸型式为镇脚+斜坡，镇脚顶高程为275.50m,护岸顶高程为277.11m～278.73m，斜坡坡比1:2.0。

4．库区回填工程采用土石碾压回填，除库尾桩号花左0+000.00～花左0+158.34、花右0+000.00～花右0+151.83范围回填至高程274.0m～275.5m顺接现状箱涵出口外，其余回填至河槽274.0m，两岸边274.8m。

5．管理房

管理房位于大坝右坝肩，与花石公园景观项目管理房合建。管理房建筑面积62m²，设有控制室、值班室及柴油发电机室。

（三）主要建筑物

1．大坝（河床坝段与两岸连接坝段）

河床坝段采用C20W4F50砼重力坝，上游坝坡直立，下游坝坡1：1。高程263.00m以上上游面设1.00m厚C25W4F50钢筋砼防渗面板，以下利用桩板挡土墙形成的支护基坑，内填C20W4F50砼。

坝体两岸连接段采用土石碾压填筑，相对密度不低于0.75，压实度不小于0.96，综合内摩擦角大于30°，干容重不小于20.0kN/m3，其余分区位置回填参数以花石公园设计为准。

C30W4F50钢筋砼防渗墙采用槽板式开挖，槽孔长5.0m，宽1.0m，槽与槽之间搭接长度1.0m。

溢流堰顶高程274.20m，堰顶宽6.00m，溢流面采用1.00m厚C25钢筋砼阶梯，溢流面两侧导墙为C25钢筋砼。

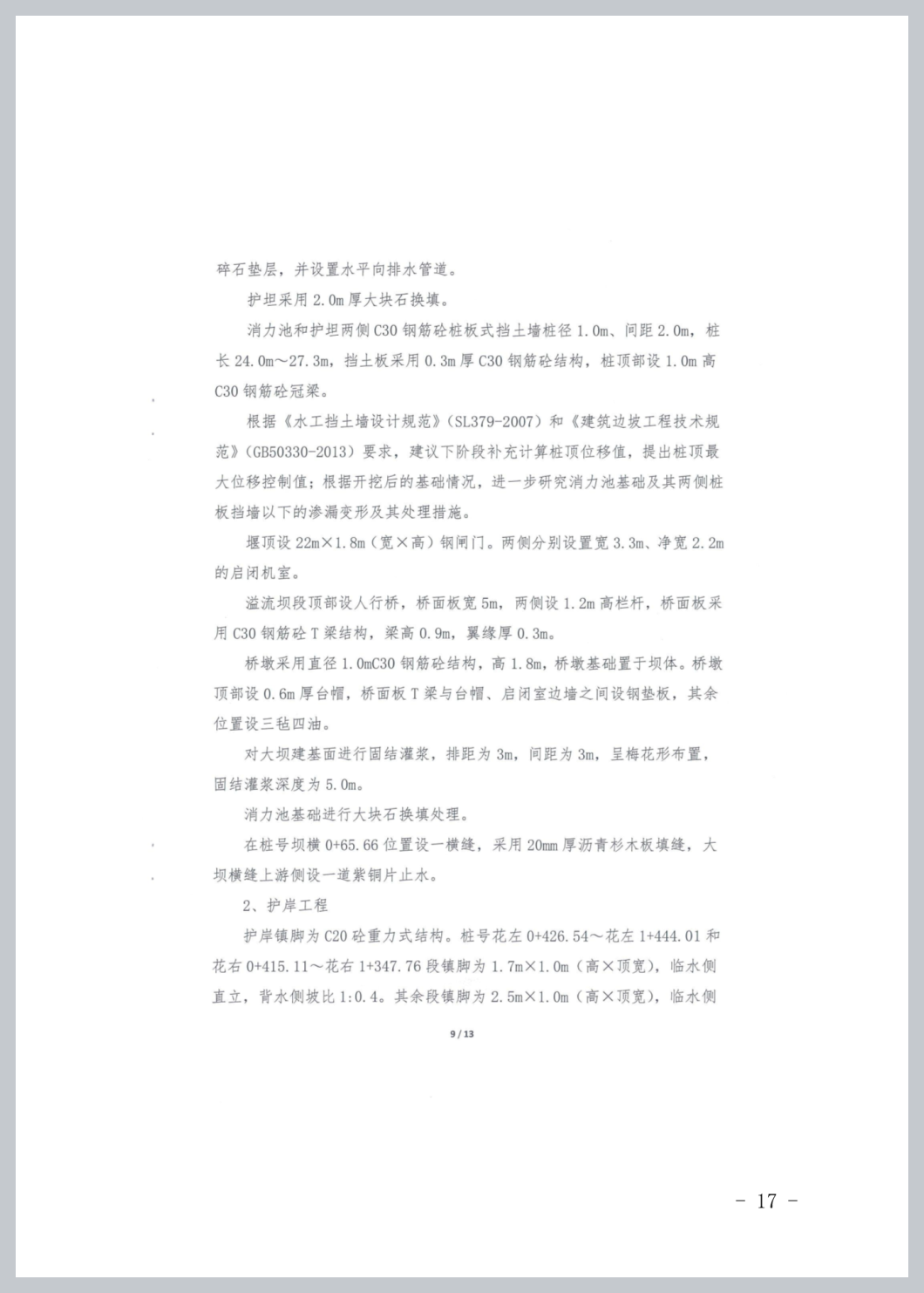

消力池建于软基上，由2.00m厚大块石换填，在大块石上设置0.2m厚碎石垫层，并设置水平向排水管道。

护坦采用2.0m厚大块石换填。

消力池和护坦两侧C30钢筋砼桩板式挡土墙桩径1.0m、间距2.0m，桩长24.0m～27.3m，挡土板采用0.3m厚C30钢筋砼结构，桩顶部设1.0m高C30钢筋砼冠梁。

堰顶设22m×1.8m（宽×高）钢闸门。两侧分别设置宽3.3m、净宽2.2m的启闭机室。

溢流坝段顶部设人行桥，桥面板宽5m，两侧设1.2m高栏杆，桥面板采用C30钢筋砼T梁结构，梁高0.9m，翼缘厚0.3m。

桥墩采用直径1.0mC30钢筋砼结构，高1.8m，桥墩基础置于坝体。桥墩顶部设0.6m厚台帽，桥面板T梁与台帽、启闭室边墙之间设钢垫板，其余位置设三毡四油。

对大坝建基面进行固结灌浆，排距为3m，间距为3m，呈梅花形布置，固结灌浆深度为5.0m。

消力池基础进行大块石换填处理。

在桩号坝横0+65.66位置设一横缝，采用20mm厚沥青杉木板填缝，大坝横缝上游侧设一道紫铜片止水。

2．护岸工程

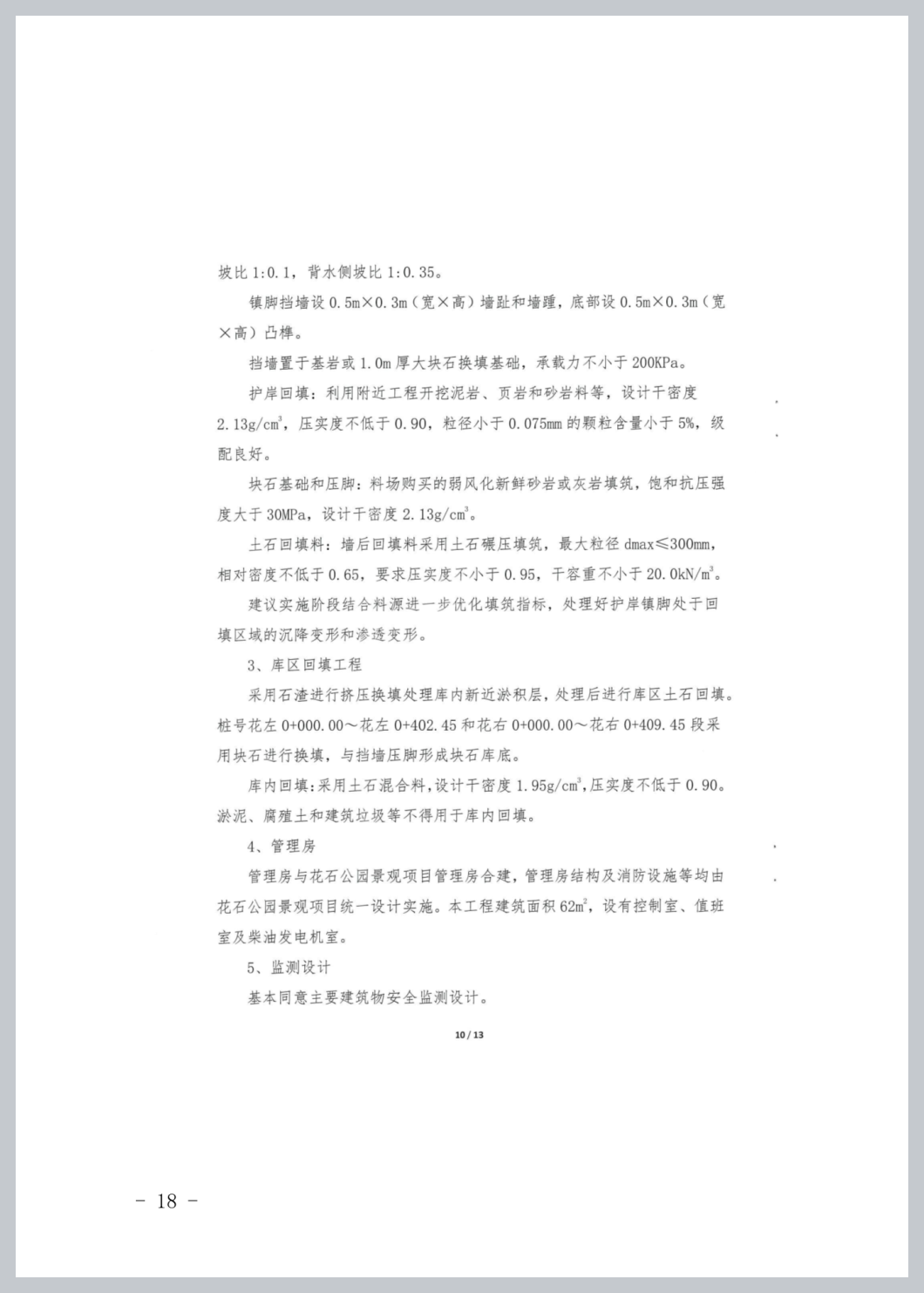

护岸镇脚为C20砼重力式结构。桩号花左0+426.54～花左1+444.01和花右0+415.11～花右1+347.76段镇脚为1.7m×1.0m（高×顶宽），临水侧直立，背水侧坡比1:0.4。其余段镇脚为2.5m×1.0m（高×顶宽），临水侧坡比1:0.1，背水侧坡比1:0.35。

镇脚挡墙设0.5m×0.3m（宽×高）墙趾和墙踵，底部设0.5m×0.3m（宽×高）凸榫。挡墙置于基岩或1.0m厚大块石换填基础，承载力不小于200KPa。

护岸回填：利用附近工程开挖泥岩、页岩和砂岩料等，设计干密度2.13g/cm3，压实度不低于0.90，粒径小于0.075mm的颗粒含量小于5%，级配良好。

块石基础和压脚：料场购买的弱风化新鲜砂岩或灰岩填筑，饱和抗压强度大于30MPa，设计干密度2.13g/cm³。

土石回填料：墙后回填料采用土石碾压填筑，最大粒径dmax≤300mm，相对密度不低于0.65，要求压实度不小于0.95，干容重不小于20.0kN/m³。

3．库区回填工程

采用石渣进行挤压换填处理库内新近淤积层，处理后进行库区土石回填。桩号花左0+000.00～花左0+402.45和花右0+000.00～花右0+409.45段采用块石进行换填，与挡墙压脚形成块石库底。

库内回填：采用土石混合料，设计干密度1.95g/cm³，压实度不低于0.90。淤泥、腐殖土和建筑垃圾等不得用于库内回填。

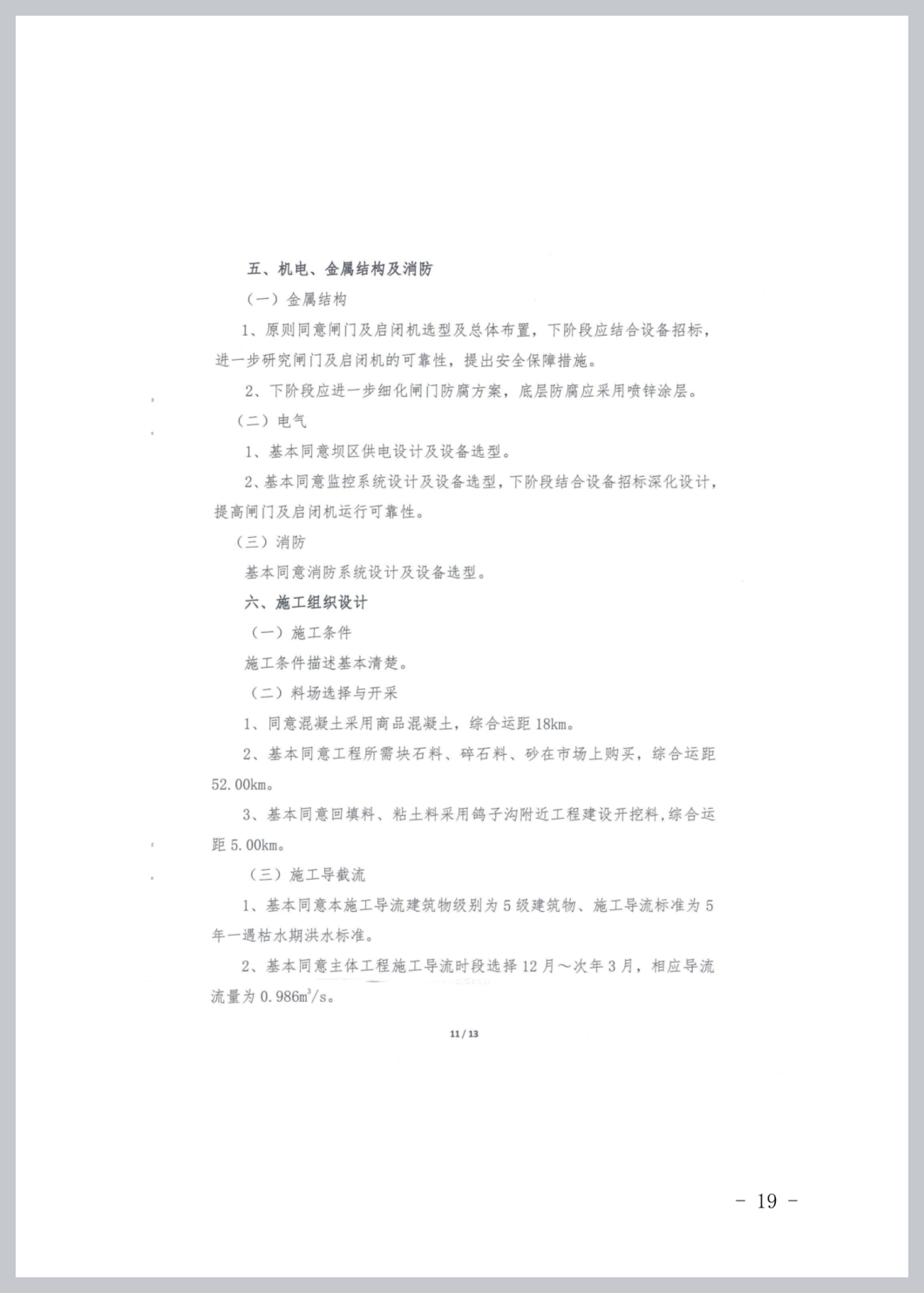

1. 机电、金属结构及消防

（一）金属结构

1．原则同意闸门及启闭机选型及总体布置，下阶段应结合设备招标，进一步研究闸门及启闭机的可靠性，提出安全保障措施。

2．下阶段应进一步细化闸门防腐方案，底层防腐应采用喷锌涂层。

（二）电气

1．基本同意坝区供电设计及设备选型。

2．基本同意监控系统设计及设备选型，下阶段结合设备招标深化设计，提高闸门及启闭机运行可靠性。

（三）消防

基本同意消防系统设计及设备选型。

四、工期

施工总工期为10个月。

五、工程投资

（一）工程投资

经审查，按2022年1月价格水平，工程静态总投资为7234万元。投资概算以渝北区发展改革委批复为准。

（二）资金来源

建设资金来源为政府资本金及项目法人自筹等多渠道筹集。

六、其他

（一）项目法人应严格按照批复的方案和内容建设；

（二）项目法人应妥善处理第三方合法权益，工程应按照有关法律法规的规定办理水保、洪评、环评等手续，并取得相关部门出具的不涉及基本农田、生态保护红线等重大限制因素的手续或以上因素已解决的证明材料方能实施；

（三）项目法人应严格执行工程变更相关管理规定。涉及项目工程等别、建筑物等级、防洪标准、工程总体布局、工程布置及主要建筑物重大调整的重大设计变更应重新报我局审批，一般设计变更由业主组织审查认可后报我局备案；

（四）项目法人应严格执行工程“四制”管理的有关规定， 建立健全工程质量、安全管理体系，确保工程建设质量、安全，同时抓紧做好开工前的各项准备工作，认真编制、审定工程施工组织方案，确保工程如期建成；

（五）本行政许可决定有效期为三年，自签发之日起计算。期满后，若该工程未开工建设，本许可决定自行失效，若要继续建设，应重新履行行政许可手续。

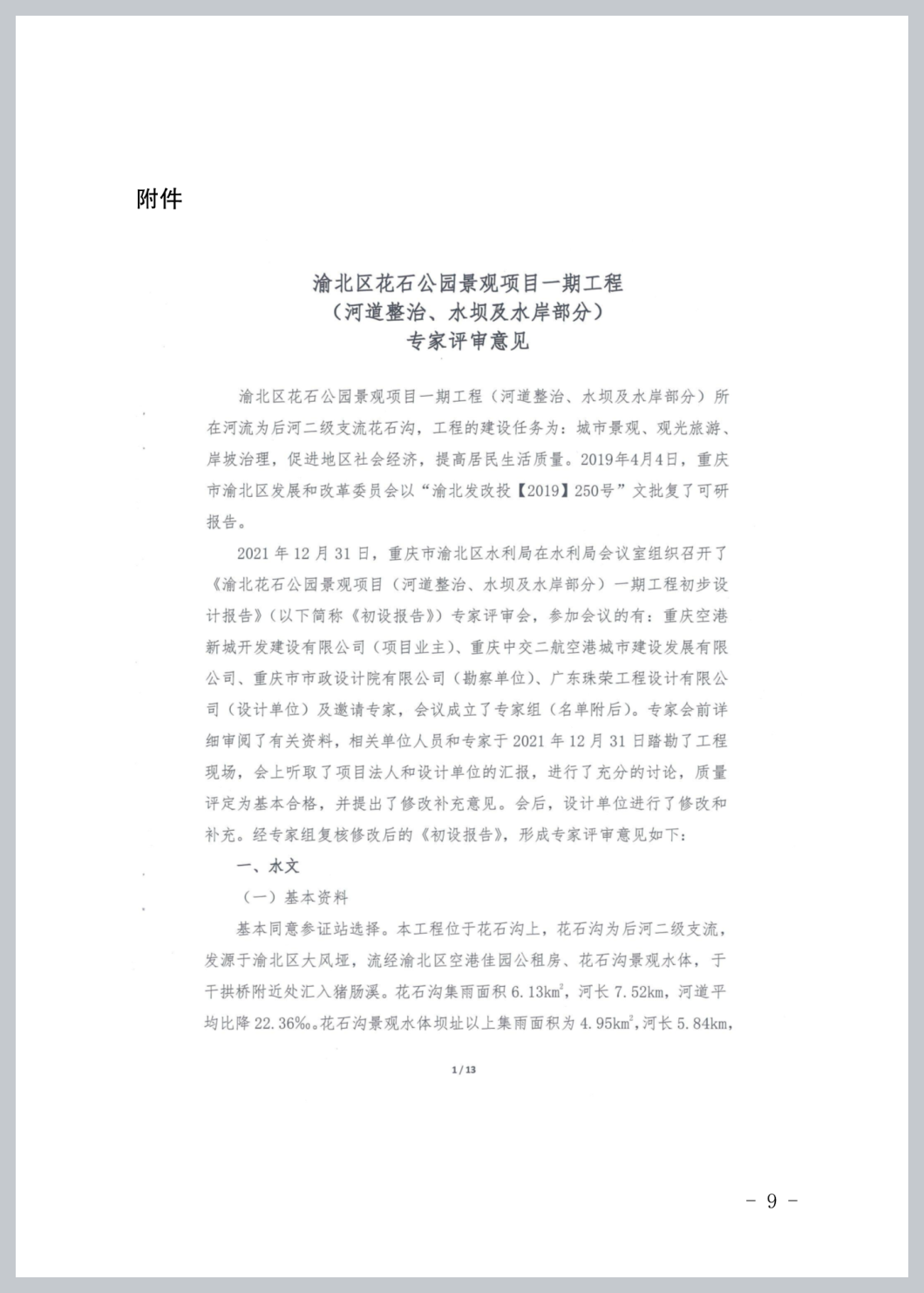

附件：渝北区花石公园景观项目一期工程（河道整治、水坝及水岸部分）专家评审意见

重庆市渝北区水利局

2022年4月14日
