新桥水库管理所：

你所《关于审批〈渝北区红岩水库除险加固工程初步设计报告〉的请示》（渝北新桥〔2022〕5号）及有关资料收悉。我局组织专家对《渝北区红岩水库除险加固工程初步设计报告》进行了评审，根据专家审查意见，现对渝北区红岩水库除险加固工程初步设计作出准予行政许可决定。

一、工程概况

红岩水库位于渝北区王家街道大屋村，属于嘉陵江水系后河支流。水库集雨面积1.665km²，最大坝高13.75m，总库容为20.21万m³，正常库容10.80万m³，死库容4.95万m³，是一座以防洪、灌溉为主兼有养殖等综合效益的小（2）型水库。

根据《水库大坝安全评价导则》（SL258—2017）和《水库大坝安全鉴定办法》(水利部水建管﹝2003﹞271号)的分类标准，红岩水库大坝安全综合评价鉴定为三类坝，属病险水库。

二、工程建设条件

（一）洪水标准

同意选取的洪水标准、设计洪水计算方法。设计洪水标准重现期为20年一遇，相应洪峰流量25m³/s，相应下泄流量16.7m³/s；校核洪水重现期为200年一遇，相应洪峰流量41.5m³/s，相应下泄流量27.3m³/s。

（二）工程地质

同意水库区域地质环境、主要建筑物工程地质以及天然建筑材料的评价意见。

三、工程除险加固设计

（一）工程等级及主要参数

红岩水库除险加固后，水库正常蓄水位371.80m，设计洪水位373.48 m，校核洪水位374.14m，死水位368.66m，总库容20.21万m³，正常库容10.80万m³，死库容4.95万m³。根据《水利水电工程等级划分及洪水标准》（SL252—2017）的规定，红岩水库属Ⅴ等小（2）型水利工程，主要建筑物工程等级为5级，次要建筑物为5级，大坝防洪标准为20年一遇洪水设计，200年一遇洪水校核。

（二）大坝工程

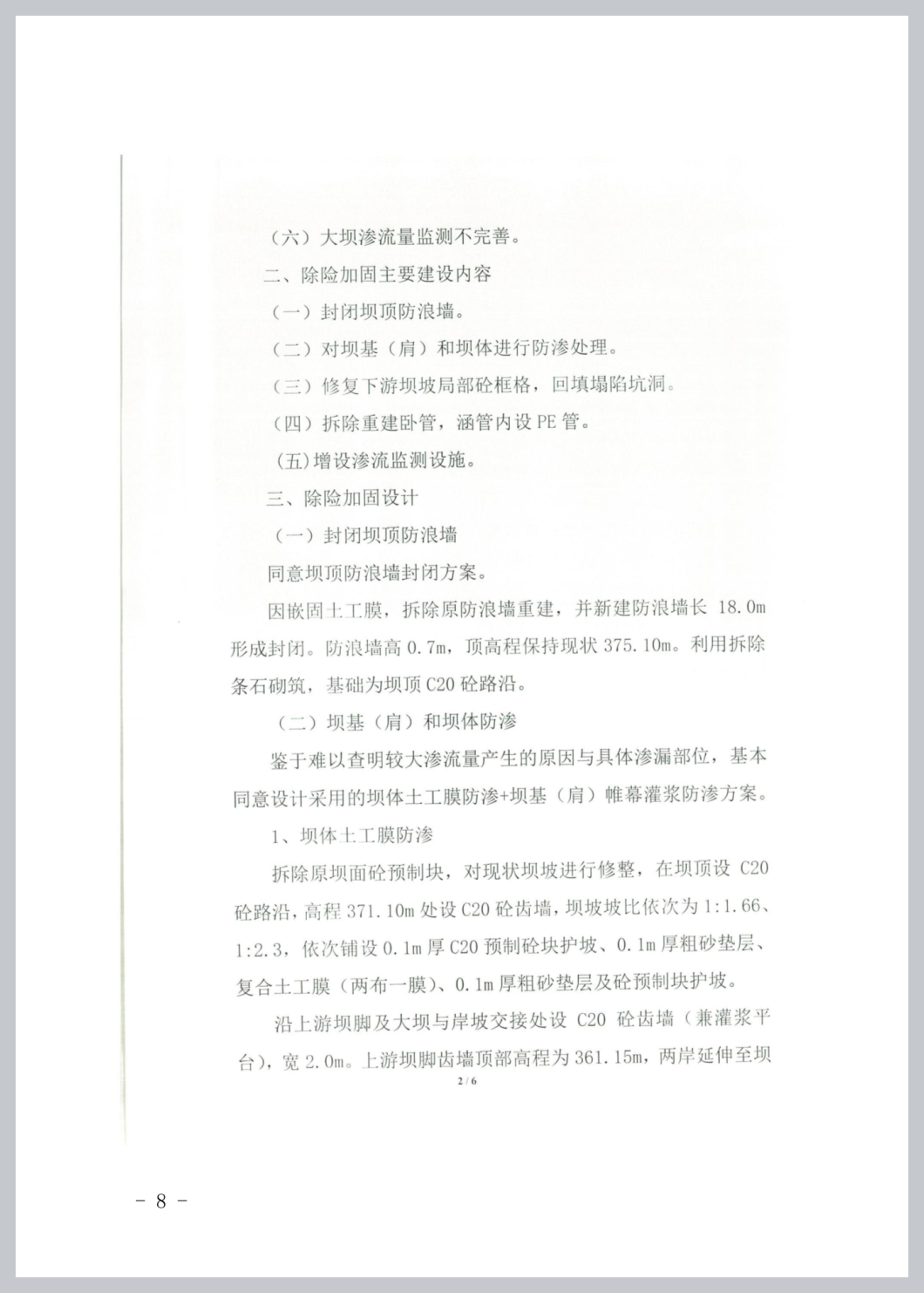

1．封闭坝顶防浪墙

同意坝顶防浪墙封闭方案。因嵌固土工膜，拆除原防浪墙重建，并新建防浪墙长18.0m形成封闭。防浪墙高0.7m，顶高程保持现状375.10m。利用拆除条石砌筑，基础为坝顶C₂₀砼路沿。

2．坝基（肩）和坝体防渗

鉴于难以查明较大渗流量产生的原因与具体渗漏部位，基本同意设计采用的坝体土工膜防渗+坝基（肩）帷幕灌浆防渗方案。

（1）坝体土工膜防渗

拆除原坝面砼预制块，对现状坝坡进行修整，在坝顶设C₂₀砼路沿，高程371.10m处设C20砼齿墙，坝坡坡比依次为1:1.66、1:2.3，依次铺设0.1m厚C₂₀预制砼块护坡、0.1m厚粗砂垫层、复合土工膜（两布一膜）、0.1m厚粗砂垫层及砼预制块护坡。沿上游坝脚及大坝与岸坡交接处设C₂₀砼齿墙（兼灌浆平台），宽2.0m。上游坝脚齿墙顶部高程为361.15m，两岸延伸至坝顶高程，嵌入基岩深度不小于0.5m。土工膜嵌入灌浆平台、齿墙及坝顶砼路沿内。灌浆平台与齿墙每10m设置一道伸缩缝，缝宽2cm，设橡胶止水带，沥青杉木板填缝。

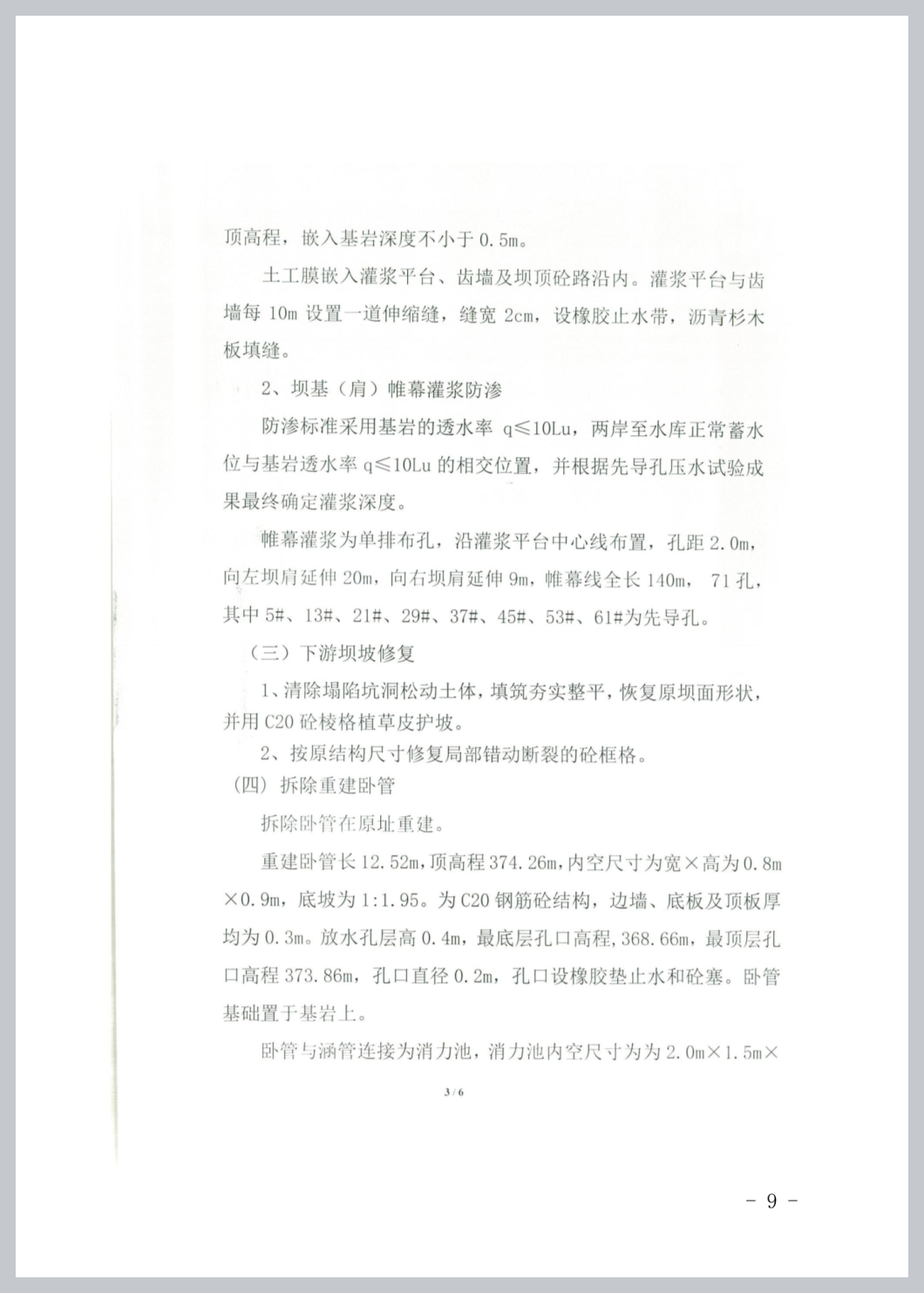

（2）坝基（肩）帷幕灌浆防渗

防渗标准采用基岩的透水率q≤10Lu，两岸至水库正常蓄水位与基岩透水率q≤10Lu的相交位置，并根据先导孔压水试验成果最终确定灌浆深度。帷幕灌浆为单排布孔，沿灌浆平台中心线布置，孔距2.0m，向左坝肩延伸20m，向右坝肩延伸9m，帷幕线全长140m，71孔。

3．下游坝坡修复

清除塌陷坑洞松动土体，填筑夯实整平，恢复原坝面形状，并用C₂₀砼棱格植草皮护坡；按原结构尺寸修复局部错动断裂的砼框格。

（三）放水设施

1．拆除重建卧管

拆除卧管在原址重建C20钢筋砼。重建卧管长12.52m，顶高程374.26m，底坡为1:1.95，边墙、底板及顶板厚均为0.3m。放水孔层高0.4m，最底层孔口高程368.66m，最顶层孔口高程373.86m，孔口直径0.2m，孔口设橡胶垫止水和砼塞，卧管基础置于基岩上。卧管与涵管连接为C₂₀钢筋砼消力池，底板、侧墙、顶板厚均为0.3m，消力池基础置于基岩上。
